Project: Ruby gitaar voorversterker

Ik heb even een klein projectje tussendoor gemaakt.

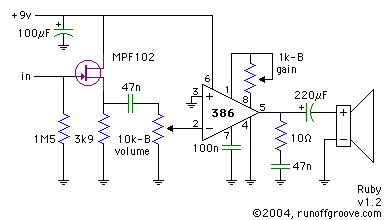

Op www.runoffgroove.com vond ik www.runoffgroove.com/ruby.html, waarop beschreven staat hoe je zelf een ("Ruby") gitaar voorversterker kan maken, om bijvoorbeeld een hoofdtelefoon op aan te sluiten.


De onderdelen bleken het makkelijkst te bestellen te zijn bij: www.newtone-online.nl.

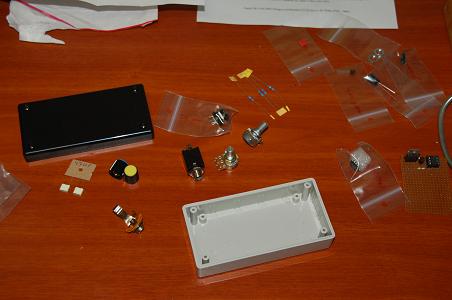

Stapeltje onderdelen:

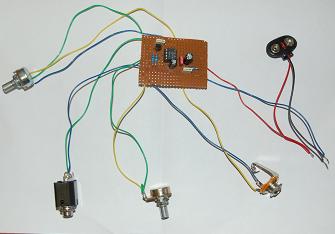

Ik heb eerst alles gesoldeerd, en de potmeters, in- en uitgang en 9 Volt aansuiting gemaakt. Vervolgens heb ik zo de schakeling getest:


Na het herstellen van een verkeerd aangesloten draadje bij een potmeter, was het geheel snel aan het werk te krijgen!

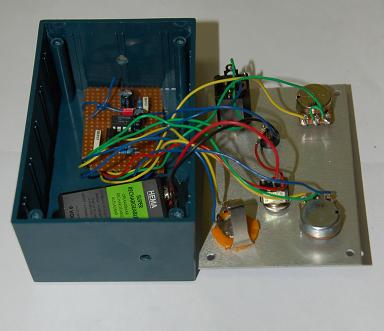

Vervolgens alles in een kastje ingebouwd (een iets groter kastje dan op de 1e foto…):

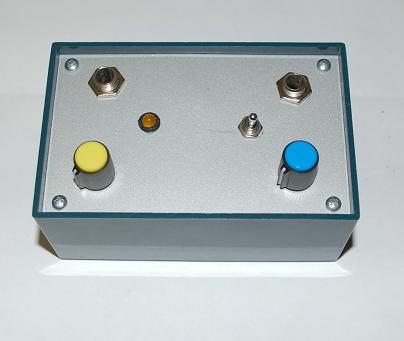

En zo ziet het er dan uit, ik heb nog even een LEDje aangesloten, is wel handig om te zien of de schakeling aan staat:

In 2 avondjes was ik klaar, en het werkt prima! Mijn doel was om mijn gitaar op een hoofdtelefoon aan te kunnen sluiten zonder grote gitaar versterker. En tot mijn verbazing werkt dit uitstekend!
Hèhè, kan ik mijn gitaar handig meenemen om te oefenen in de vakantie 🙂 En misschien is dit ook wel handig om eens in de zomer buiten te oefenen, zonder de buren gek te maken 🙂
